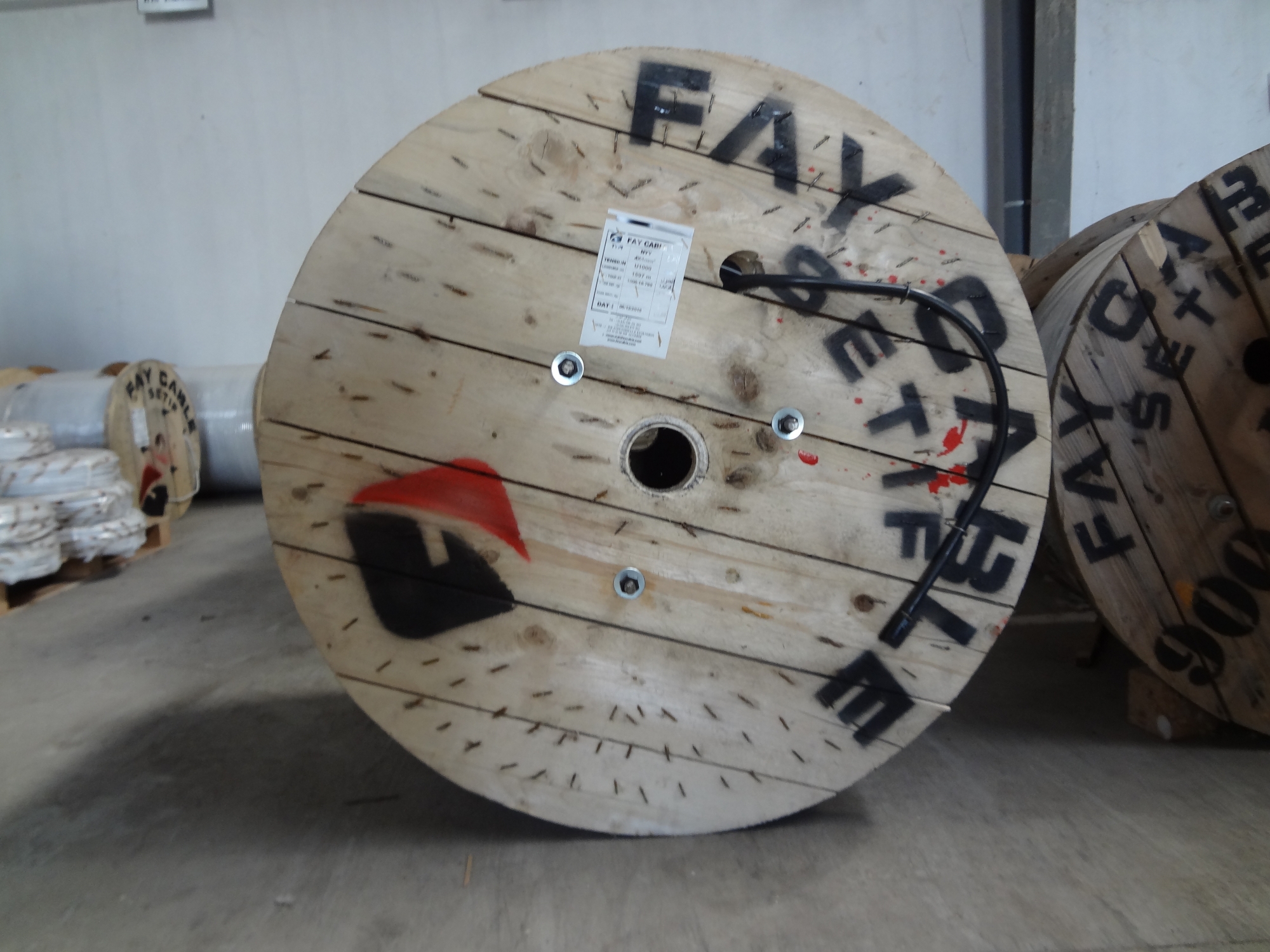

N2XY 1X1.5 à 35 mm²

Câbles électriques industriels

Section : 1X1.5 à 35 mm²                                Tension : 0.6/1 KV.

Classe : 1 et 2.

                                          Cu/PR/PVC/PVC

 (Conducteur cuivre isolé au PR et gainé au PVC)

Norme de construction : CEI 60.502



Donnés de construction

Section x Nbre conducteurs en mm²	Diamètre Extérieur   en mm	Poids du câble en   Kg/Km
1X1.5	6.1	45
1X2.5	6.4	62
1X4	6.8	78
1X6	7.6	98
1X10	8.8	144
1X16	10.0	207
1X25	11.2	300
1X35	12.0	388

Utilisation : Ces câbles industriels sont destinés à la distribution d’énergie électrique  aux installations industrielles, aux colonnes montantes d’immeubles et l’éclairage public.



TEMPERATURE MAXIMALE ADMISSIBLE A L’AME:

        a) En régime permanent : 90°C.

           b) En court-circuit : 250°C.



Autre appellation : Ces types de câbles sont     autrefois connus sous l’appellation de: U1000 RO2V.



Données électriques :



Conducteur			Réactance		Impédance		Intensité				Chute de tension		Intensité court-circuit
Section x Nbre conducteurs	Résistance DC à 20°	Résistance  AC à 90°	à 50 Hz		Cos Ø                   0.8		Enterré à 25°C		Air libre à 40°C		Cos Ø                   0.8		Durant 1 sec
en mm²	Ω/Km	Ω/Km	mH/Km		Ω/Km		A		A		V/AxKm		kA
1X1.5	12.10	15.43	0.483		12.44		33		18		21.53		0.21
1X2.5	7.41	9.45	0.442		7.65		45		26		13.23		0.36
1X4	4.61	5.88	0.372		4.79		56		36		8.30		0.57
1X6	3.08	3.93	0.366		3.23		70		45		5.60		0.86
1X10	1.83	2.33	0.352		1.93		95		65		3.35		1.43
1X16	1.21	1.47	0.327		1.24		124		85		2.15		2.29
1X25	0.78	0.93	0.316		0.80		156		121		1.40		3.58
1X35	0.55	0.67	0.299	0.59		186		146		1.02		5.01
